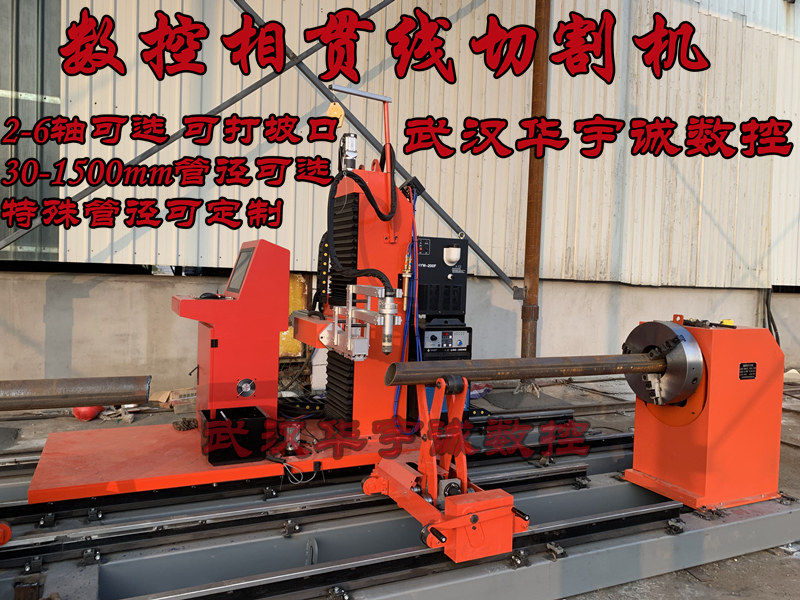

等離子相貫線91短视频视频下载
發布時間：2023-03-09 21:47:46型號規格
規格型號：YC-XGX，適用管徑分別為Φ40-426/Φ60-630/Φ60-830/Φ168-1020/Φ219-1220mm；
切割工藝：可選□火焰 □等離子 □火焰、等離子
控製軸數：可選□三軸 □五軸 □六軸
設備配置：
名稱及詳細配置 | 單位 | 數量 | 備 注 |
YC-XGX係列管道數控相貫線91短视频视频下载（標準型） | |||
卡盤驅動主機 | 套 | 1 | 卡盤夾緊管端，鬆下伺服驅動360°無限回轉 |
移動式切割台車 | 套 | 1 | 伺服電機驅動沿軌道軸向行走，滿足定長切割進度要求，切割橫臂可根據管徑大小自動升降定位，切割橫臂端部安裝有精密型鋁合金四連杆機構，實現聯動切割 |
工業電腦及套料軟件 | 套 | 1 | 采用上海交大套料軟件；可進行管道定長切割、坡口、各種直交/斜交相貫線切割開孔、蝦米節切割等，內置各種切割形狀圖庫可選，或可通過U盤導入切割圖形 |
伺服驅動係統 | 套 | 5 | 日本鬆下，實現多軸動作聯動驅動 |
重型精密剛性底座 | 套 | 1 | 確保極高的行走精度又滿足整體的設備剛性，對安裝基礎要求較低，相對調平後膨脹螺栓固定即可 |
交叉式管道支撐架 | 套 | 2/3 | 滿足不同管徑的管材支撐，承載能力5T/台 6米主機標配2台，12米主機標配3台 |
切割係統 | 套 | 1 | 火焰切割係統或等離子切割 等離子電源可選美國海寶或國產品牌 |
相貫線脈衝式濾筒除塵器 （選配） | 套 | 1 | 5.5KW，處理氣量5000-7000m3/h，濾芯數量9隻 濾筒具有脈衝在線自動清灰功能 |
空壓機及儲氣罐（選配） | 套 | 1 | 排氣量1.0m³以上，壓力0.6MPa以上 |
卡盤氣動夾緊係統（選配） | 套 | 1 | 采用氣動驅動卡盤卡爪伸縮，實現管子的夾緊和鬆開控製 |
主要參數
編號 | 項 目 | 參 數 | ||||
1 | 設備型號 | YC-XGX | ||||
切割管徑 | Φ50-426 | Φ60-630 | Φ60-830 | Φ159-1020 | Φ219-1220 | |
2 | 切割方式 | 火焰/等離子 | ||||
3 | 有效切割工件長度 | 6000.0/12000.0 mm | ||||
4 | 切割速度 | 10～2000mm/min | ||||
5 | 移動速度 | 10～6000 mm/min | ||||
6 | 割炬軸向擺動角度 | β=±45°（60°） | ||||
7 | 割炬徑向擺動角度 | α=±45°（60°） | ||||
8 | 切割精度 | 角度≦1°，長度≦±1mm | ||||
9 | 卡盤夾緊裝置 | 手動扳手1套 或選配氣動夾緊裝置 | ||||
10 |
控製軸數 | 工件回轉（A） | ||||
割炬左右移動（X） | ||||||
割炬左右擺動（U） | ||||||
割炬徑向擺動（V） | ||||||
割炬上下移動（Z） | ||||||
仿形檢測（Z2） | ||||||
產品標簽：圓管相貫線91短视频视频下载、數控等離子相貫線91短视频视频下载、數控相貫線91短视频视频下载、鋼管相貫線91短视频视频下载、數控管道相貫線91短视频视频下载、管桁架相貫線91短视频视频下载、等離子相貫線91短视频视频下载；找數控相貫線91短视频视频下载廠家、數控管子相貫線91短视频视频下载多少錢、數控相貫線91短视频视频下载價格報價：189 8629 0037
